| Lugar de origem: | Shenzhen, China. |
| Marca: | NEWBRIDGE |
| Certificação: | FCC,CE |
| Número do modelo: | ND-8010HDL |
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | a embalagem pode ser feita pelo cliente pedido, usado geralmente na caixa |
| Tempo de entrega: | De acordo com o quantiy e o estoque, 3-4 dias de trabalho após o pagamento |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | De acordo com os produtos diferentes, a saída mensal é diferente |
| modelo: | ND8010HDL | Tipo do sinal: | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
|---|---|---|---|
| Temperatura de operação: | 0°C ~ 60°C/32°F ~ 140°F | Fonte de Alimentação: | 5~24DC |
| A temperatura de armazenamento: | -30°C ~ 70°C/-22°F ~158°F | Dimensão: | 110x 48 X.25 milímetro/4,33 x 1,89 x 0,98 avança |
| Destacar: | HDMI ao conversor do SDI,hdmi ao conversor do sdi do hd |
||

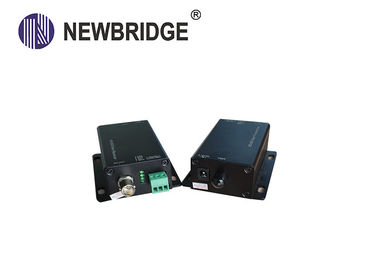

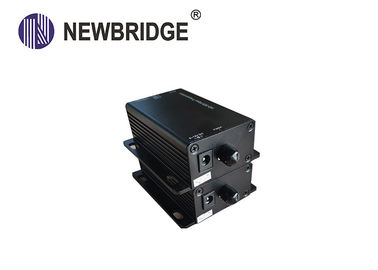

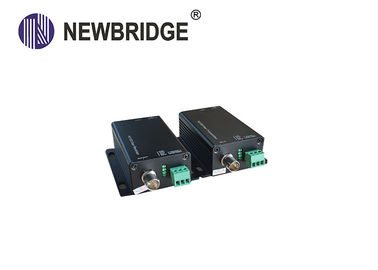

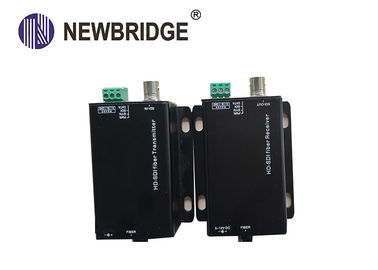

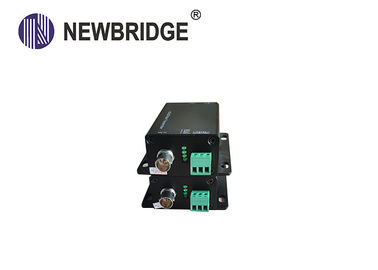

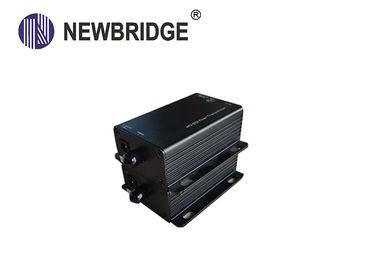

Mini tipo transceptor ótico do conversor de HD SDI com único modo da única fibra
1. Vista geral
O transceptor ótico de Newbridge® ND8010HDL HD-SDI é um mini tipo transceptor ótico de HD-SDI. É um dispositivo de transmissão perfeito e econômico para transmitir o vídeo de HD/HD-SDI, o áudio encaixado e os dados RS485 através da fibra ótica.
O transmissor é usado como a emissão da extremidade, receptor é usado como o lado receptor. apoia ao padrão de SMPTE292M, de SMPTE259M, assim como ao formato digital do sinal da tevê de DVB-ASI (EN50083-9).
|
ND8010HDL |
l vídeo do apoio 1channel HD-SDI encaixou o sinal audio através da fibra l SD, auto-detecção de HD, apoiou a taxa de transmissão de 270 Mbit/s a 1.485G bit/s l distância de transmissão é 0km a 80KM através da fibra multimodo ou da fibra do único modo. l apoia SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps), e DVB-ASI l função do plug and play do apoio
|
diagrama 2.Application
3. Especificações
| Modelo | Transmissor ótico & receptor de HD-SDI |
| Quantidade/tipo | Único modo, única fibra |
| Máximo Distância | 0m-20Km (40km/60km opcionais) |
| Conector | FC |
| Comprimento de onda | 1310nm/1550nm |
| Poder transmitido | -10dbm~-3dbm |
| Sensibilidade de recepção máxima | <-34dbm> |
| Tipo do sinal | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
| Formato da entrada do apoio |
SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| Padrão video | SMPTE 292M e SMPTE 259M |
| Comm dos DADOS. método | RS - 485/meios - duplex |
| Fonte de alimentação | 5~24DC |
| Consumo de potência | 3~5 watts |
| Temperatura de funcionamento | 0°C ~ 60°C/32°F ~ 140°F |
| Temperatura de armazenamento | -30°C ~ 70°C/-22°F ~158°F |
| Humidade relativa | RH de 20~90% (Não-condensação) |
| Dimensão | 110x 48 X.25 milímetro/4,33 x 1,89 x 0,98 avança |
| Peso | 220g (Tx e Rx) |
4. Informação da ordem
| Número da peça | Descrição do produto | Unidade |
| ND-8010HDL-Tx | Ótico-transmissor de HD-SDI | PCes |
| ND-8010HDL-Rx | Ótico-receptor de HD-SDI | PCes |
