| 4A B que constrói o distrito Shenzhen de Gushu Xixiang Baoan do parque industrial de Zhuao, China, 518126 | info@newbridge.com.cn |
 |
| Lugar de origem: | Shenzhen, China. |
| Marca: | NEWBRIDGE |
| Certificação: | FCC,CE |
| Número do modelo: | ND-6210B |
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | a embalagem pode ser feita pelo cliente pedido, usado geralmente na caixa |
| Tempo de entrega: | De acordo com o quantiy e o estoque, 3-4 dias de trabalho após o pagamento |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | De acordo com os produtos diferentes, a saída mensal é diferente |
| Tamanho: | 104×98×28mm | InputInterface: | 1xBNCSDI |
|---|---|---|---|
| Fonte de alimentação: | C.C. 5V~12V | POWERCONSUMPTION: | 3~5 watts |
| StorageTemperature: | -30°C~70°C | SDIImpedance: | 75ohms |
| Destacar: | HDMI ao conversor do SDI,hdmi ao conversor do sdi do hd |
||

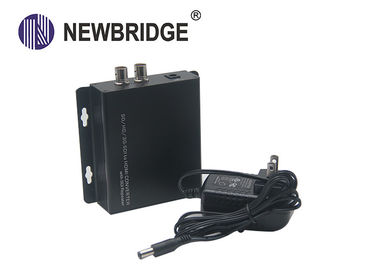

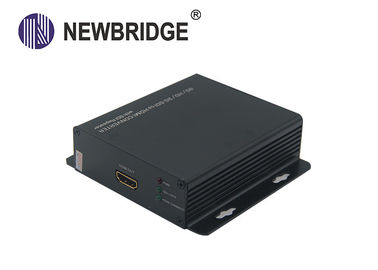

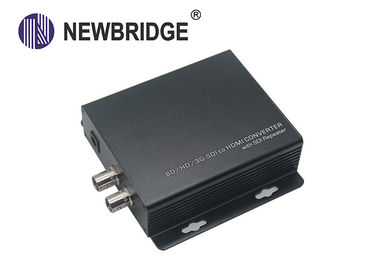

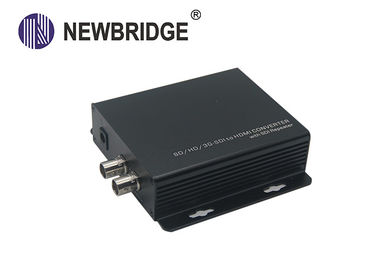

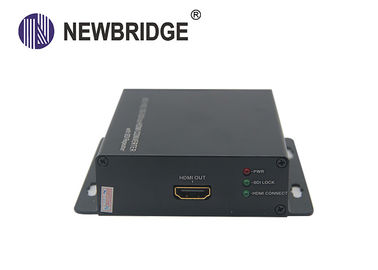

3G-SDI adaptador coaxial audio video 1080P SDI ao conversor HD/SD/3G-SDI de HDMI NOVO
1. Vista geral
O conversor de Newbridge® ND6210B é um equipamento que seja utilização exclusiva em converter o sinal do SDI do monocanal ao sinal de HDMI. Integra o transmissor do SDI e o demodulador de HDMI que converte convenientemente o sinal do SDI ao sinal de HDMI, no tempo médio, ele separá-lo-á e convertê-l-á o sinal audio do sinal do SDI, e então encaixá-lo-á ao sinal de HDMI realizar synchronously o vídeo e o áudio que transmitem synchronously.
O dispositivo é projetado poder a interruptor controlado, usuário pode escolher a saída de HDMI ou DVI output por it.in o tempo médio, este equipamento tem uma função do laço de retorno do canal na saída do sinal do SDI, usuário pode monitorando expedientemente nesta localidade.
2. Características
|
ND6210B |
l formato da entrada do SDI do apoio: 480i, 576i, 720p30/50/60, 1080p24/25/30, 1080i 50/60, 1080p50/60.
l detecta automaticamente modo adaptável da informação HDMI de HDMI EDID o melhor |
diagrama 3.Application
4. dimensões
5. Especificações
| Modelo | NB6210B |
| Tipo de relação da entrada | 1x BNC SDI |
| Sinal de entrada | SD-SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI (2.97Gbps) |
| Formato da entrada do apoio |
SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 23.98/24Hz/25Hz/29.97Hz/30Hz/50Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29.97Hz/30Hz 3G: 1080p @ 50Hz/60Hz |
| Escala do sinal do SDI | 0.8V p-p |
| Impedância do SDI | 75 ohms |
| Tipo do acoplamento do SDI | Acoplamento da C.A. |
| O laço do SDI para fora conecta | 1x BNC SDI |
| Relação da saída de HDMI/DVI | 1x HDMI |
| Largura de banda da frequência | 165MHz/até o padrão com HDCP: HDMI 1,3 |
| Fonte de alimentação | 5~12DC |
| Consumo de potência | 3~5 watts |
| Temperatura de funcionamento | -10°C ~ 60°C/14°F ~ 140°F |
| Temperatura de armazenamento | -30°C ~ 70°C/-22°F ~158°F |
| Humidade relativa | RH de 20~90% (Não-condensação) |
| Dimensão | 104x 98x 28mm |
| Peso | 280g |
6. informação da ordem
| Número da peça | Descrição do produto | Unidade |
| ND6210B | SD/HD/3G-SDI ao conversor de HDMI | PCes |
