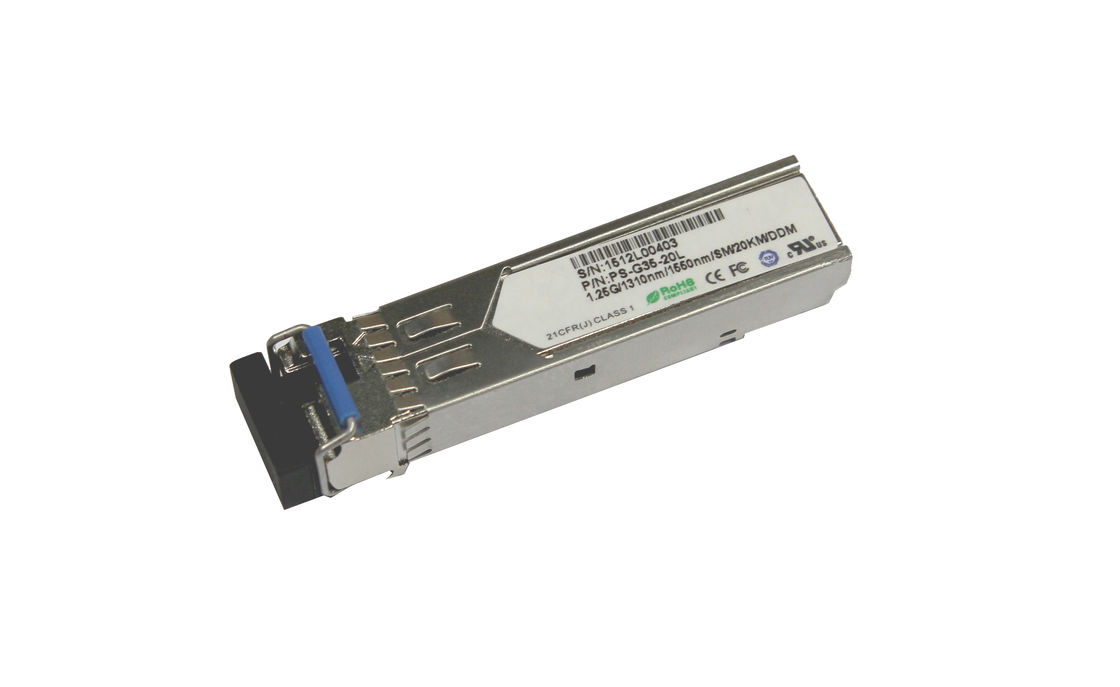

Bi-Di 1310nm/1550nm 3km 80km Pluggable quentes de SFP 1.25G do módulo do transceptor

Transceiver Module SFP 1.25G Bi-Di 1310nm / 1550nm Hot Pluggable 3km To 80km

Detalhes do produto:

Lugar de origem:	Shenzhen, China.
Marca:	NEWBRIDGE
Certificação:	FCC,CE
Número do modelo:	ND-12GSF-BD/XX

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1PC
Preço:	Negotiation
Detalhes da embalagem:	a embalagem pode ser feita pelo cliente pedido, usado geralmente na caixa
Tempo de entrega:	De acordo com o quantiy e o estoque, 3-4 dias de trabalho após o pagamento
Termos de pagamento:	T/T, Western Union
Habilidade da fonte:	De acordo com os produtos diferentes, a saída mensal é diferente

Entre em contacto agora

Descrição de produto detalhada

marca:	NEWBRIDGE	Taxa:	1,25 g
Comercial:	-20 ~ °C 70	Industrial:	-40 ~ °C 85
Fonte de Alimentação:	3.3V	Tipo do modo:	modo do singel

módulo duplo do transceptor da fibra de 1.25G SFP apoiado 3km a 80km

Vista geral

Newbridge® o elevado desempenho dos transceptores ND5420are, módulos eficazes na redução de custos que apoiam a dados-taxa dupla de 1.25Gbps/1.0625Gbps e de distância de transmissão de 40km com SMF. O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser. Os transceptores são compatíveis com acordo (MSA) e SFF-8472 da Multi-fonte de SFP. Para mais informações, refira por favor SFP MSA.

Característica

taxas de bocado dos ●Supports 1250Mb/s

conector do LC do ●Simplex

●Hot pluggable

transmissor de ●1310nm DFB, fotodetector do PIN

●Applicable para a conexão de 20km SMF

relação ●Digital do monitor diagnóstico

IEM do ●Low e proteção excelente do ESD

●Compliant com SFP MSA e SFF-8472

●+3.3V escolhem a fonte de alimentação

temperatura de caso ●Operating:

●Commercial: - °C 20 a 70

●Industrial: - °C 40 a 85

Diagrama da aplicação

Bi-Di 1310nm/1550nm 3km 80km Pluggable quentes de SFP 1.25G do módulo do transceptor

Dimensões

Bi-Di 1310nm/1550nm 3km 80km Pluggable quentes de SFP 1.25G do módulo do transceptor

Especificações

Parâmetro	Símbolo	Mínimo.	Tipo	Máximo.	Unidade		Nota
Transmissor
Comprimento de onda de funcionamento	λ	1270	1310	1360	nanômetro
Comprimento de onda de funcionamento	λ	1530	1550	1570	nanômetro
Avenida. potência de saída (permitido)	PAVIMENTE	-8		-3	dBm		1
Relação da extinção	ER	9 10			DB		1
Largura espectral do RMS	Δλ			1	nanômetro
Tempo da elevação/queda (20%~80%)	Tr/Tf			0,26	picosegundo		2
Olho ótico da saída	Complacente com IEEE802.3 z (segurança de laser da classe 1)
Receptor
Comprimento de onda de funcionamento	λ	1530	1550	1570	nanômetro
Comprimento de onda de funcionamento	λ	1270	1310	1360	nanômetro
Sensibilidade do receptor	PSEN1		-23	-22	dBm	3
Mínimo Sobrecarga	PMAX			-3	dBm	3
O LOS afirma	Pa	-35			dBm
O LOS De-afirma	Paládio			-25	dBm
Histerese do LOS	Paládio-Pa	0,5		5	DB

Informação da ordem

Número da peça	Descrição do produto	Unidade
ND5420-35	SFP Bidi 1250Mbps, Singlemode1310nm/1550nm 20Km -20~70℃, com DDM,	PCes
ND 5420-35I	SFP Bidi 1250Mbps, Singlemode1310nm/1550nm 20Km -40~85℃, com DDM	PCes
ND 5420-53	SFP Bidi 1250Mbps, Singlemode1550nm/1310nm 20Km -20~70℃, com DDM,	PCes
ND 5420-53I	SFP Bidi 1250Mbps, Singlemode1550nm/1310nm 20Km -40~85℃, com DDM	PCes
