Lugar de origem: | Shenzhen, China. |
Marca: | NEWBRIDGE |
Certificação: | FCC,CE |
Número do modelo: | ND-6810P |
Quantidade de ordem mínima: | 1PC |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | a embalagem pode ser feita pelo cliente pedido, usado geralmente na caixa |
Tempo de entrega: | De acordo com o quantiy e o estoque, 3-4 dias de trabalho após o pagamento |
Termos de pagamento: | T/T, Western Union |
Habilidade da fonte: | De acordo com os produtos diferentes, a saída mensal é diferente |
Tamanho: | 158×120×36mm | InputInterface: | 1xBNCSDI |
---|---|---|---|
Fonte de alimentação: | C.C. 5V~24V | POWERCONSUMPTION: | 3~6 watts |
StorageTemperature: | -30°C~70°C | SDIImpedance: | 75ohms |

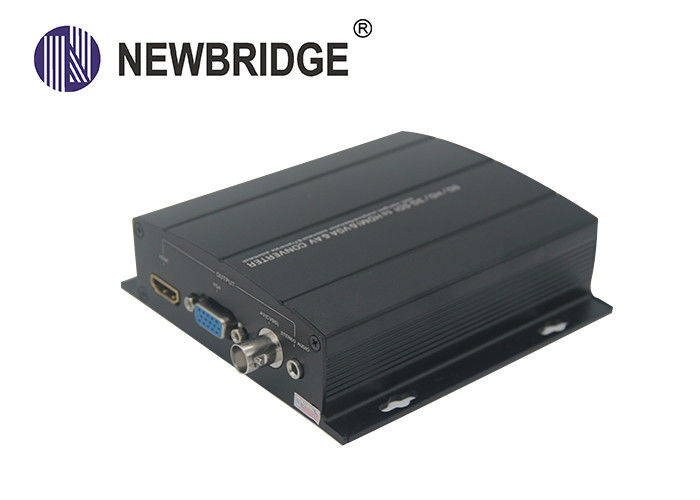

conversor SDI/HD/3G-SDI de 1080P HD SDI definetion alto ao conversor de HDMI & de VGA & de avoirdupois
Newbridge® ND6810P SD HD 3G-SDI ao conversor de HDMI & de VGA & de avoirdupois converte o sinal do SDI do monocanal ao sinal de HDMI e sinal de VGA e avoirdupois (sinal de CVBS) integra o equalizador do cabo do SDI e re-clocker aumentar o desempenho e a estabilidade video simultaneamente que igualmente separa e converte o sinal audio do SDI, a seguir encaixa-o ao sinal do sinal ou do VGA de HDMI ou ao avoirdupois do outputanalog DACs audio do sinal então apoia a definição múltipla até 1920x1080@60HZ
Característica
◆Support todo o tipo definição do SDI:
Modelo | ND-6810P |
InputInterface | 1xBNCSDI |
InputSignalType |
SD-SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI (2.97Gbps) |
SupportInputFormat |
SD: 525i@ 59.94Hz, 625i@ 50Hz HD: 720p@ 23.98Hz/24Hz/25Hz/29.97Hz/30Hz 720p@ 50Hz/59.94Hz/60Hz 1080i@50Hz/59.94Hz/60Hz 1080p@ 23.98Hz/24Hz/25Hz/29.97Hz/30Hz 3G: 1080p@ 50Hz/59.94Hz/60Hz |
SDISignalRange | 0.8Vp-p |
SDIImpedance | 75ohms |
SDICouplingType | ACCoupling |
Max.InputCoaxLength |
Belden1694A SD-SDI 400m/1300ft; HD-SDI 200m/600ft; 3G-SDI140m/450ft |
SDILoopOutInterface | 1xBNCSDI |
HDMI/DVIOutputInterface | 1xHDMI1.3 |
FrequencyBandwidth | 165MHz/até o standardwithHDCP: HDMI1.3 |
VGAOutput | 1xVGA |
AVOIRDUPOIS (CVBS) | 1xBNC – F |
Fonte de alimentação | 5V~24VDC |
Consumo de potência | 3~6Watts |
OperatingTemperature | -10°C~60°C/14°F~140°F |
StorageTemperature | -30°C~70°C/-22°F~158°F |
RelativeHumidity | 20~90%RH (Não-condensação) |
Dimensão | 158 × do × 120×36 milímetros/6,22 4.72× 1,42 dentro |
Peso | 300g |
Diagrama de conexão
Informação da ordem
Número da peça | Descrição do produto | Unidade |
ND-6810P | SD/HD/3G-SDI ao conversor de HDMI & de VGA & de avoirdupois | PCes |
